聚四氟乙烯（PTFE）薄膜
聚四氟乙烯（PTFE）薄膜根据用途和制作工艺的不同而分为定向薄膜、半定向薄膜、非定向薄膜、缠绕薄膜、彩色薄膜、可粘接薄膜、导电薄膜等。

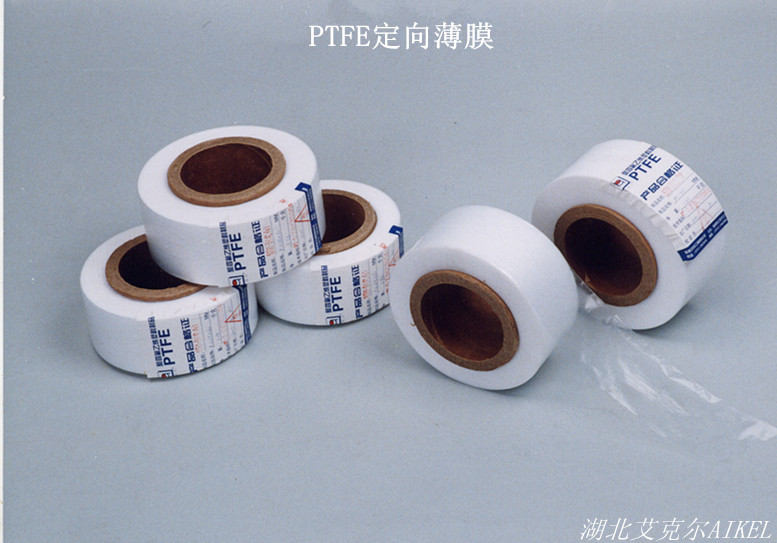

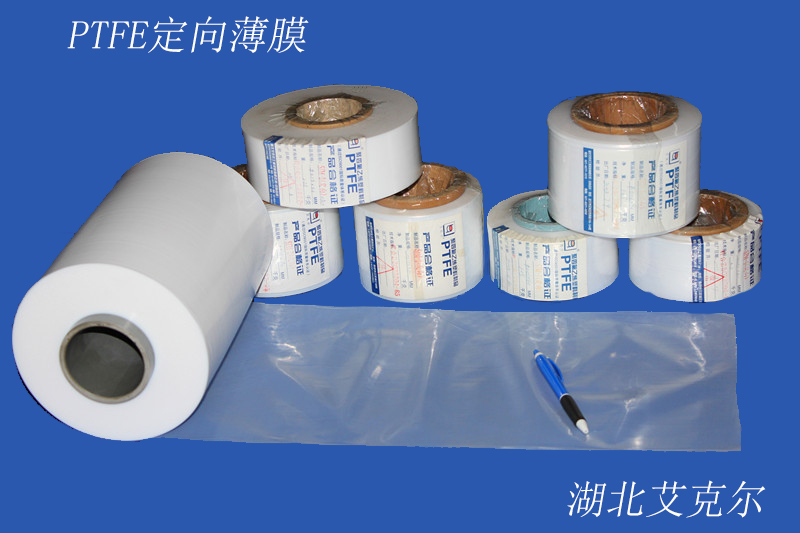

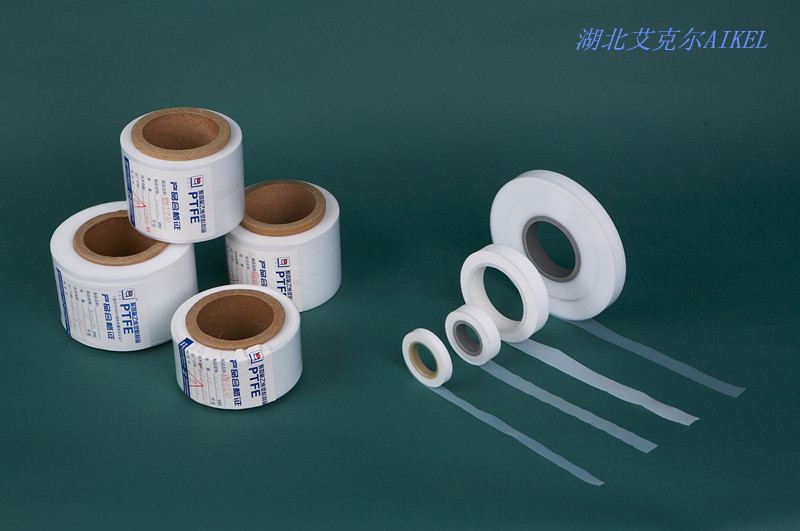

一、聚四氟乙烯（PTFE）定向薄膜、半定向薄膜、非定向薄膜
■ 用途：
适用于电气、电子、航空、航天仪表、IT等领域电容器、介质导线、高频电缆电器元件等在高温、低温环境下的高绝缘和在特殊场合下的防腐蚀、防粘、隔热绝缘、密封衬垫等。
■ 分类及颜色（符合QB/T4876-2015标准）
SFM-1（定向）用于电容器等高绝缘场合；
SFM-2 (半定向、非定向）用于介质导线、电缆等绝缘；
SFM-3（定向、非定向）用于电器、电子、仪表绝缘化工防腐、密封衬垫等。
■ 性能：
|
|
定向薄膜 |
半定向薄膜 |
非定向薄膜 |
|
密 度 |
2.17～2.2 |
2.17～2.2 |
2.17～2.2 |
|
拉伸强度 |
≥30Mpa |
≥20Mpa |
≥10Mpa |
|
熔 点 |
327℃ |
327℃ |
327℃ |
|
介电常数 |
平均值1.8～2.2 |
平均值1.8～2.2 |
平均值1.8～2.2 |
|
介电击穿强度 |
≥80KV/mm |
≥50KV/mm |
≥30KV/mm |
|
温度使用范围 |
-180℃～+260℃ |
-180℃～+260℃ |
-180℃～+260℃ |
■ 规格：
① 定向、半定向薄膜
|
厚度（mm） |
厚度公差 |
宽度（mm） |
宽度公差 |
长 度 |
备 注 |
|
0.01～0.05 |
±10% |
20～150 |
+1% |
≥10～300 |
可根据客户要求在可制作范围内制作任意的宽度和长度 |
|
0.06～0.1 |
±10% |
8～300 |
+1% |
≥10～300 |
② 非定向薄膜
|
厚度（mm） |
厚度公差 |
宽度（mm） |
宽度公差 |
长度 |
备注 |
|
0.02～0.04 |
±10% |
≤130 |
+1% |
≥10～300 |
可根据客户要求在可制作范围内制作任意的宽度和长度 |
|
0.05～0.1 |
±10% |
≤300 |
+1% |
≥10～300 |
|
|
0.11～0.45 |
±10% |
≤500 |
+1% |
≥10～300 |

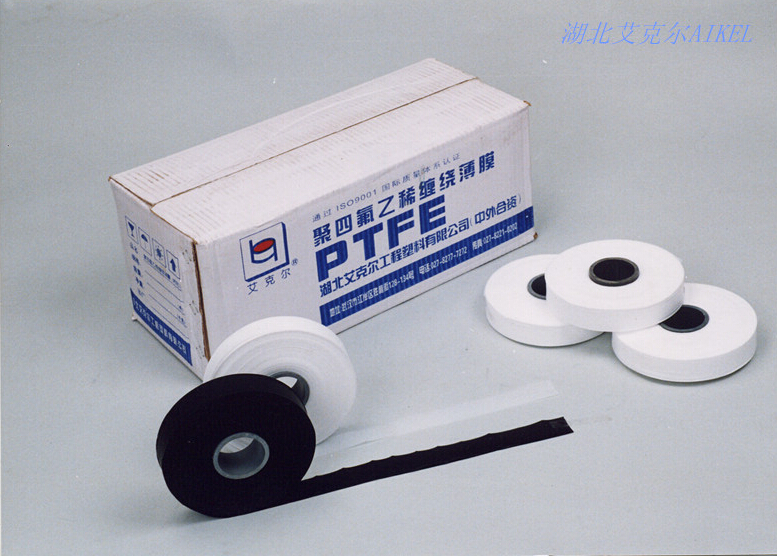

二、聚四氟乙烯（PTFE）缠绕薄膜
聚四氟乙烯（PTFE）缠绕薄膜是根据化工防腐设备市场的需求，有湖北艾克尔率先研制开发出专门用于制作缠绕制品的特殊材料。聚四氟乙烯（PTFE）缠绕薄膜由于采用了特殊的制作工艺，因而它的密度高、制密性一致，相对伸长率高于普通的聚四氟乙烯（PTFE）薄膜性能，特别是它有良好的可控的应力反应，所以在二次烧结中不易开裂，不易变形，结合力强。
■ 用途：
聚四氟乙烯（PTFE）缠绕薄膜适用于制作缠绕管、缠绕容器、膨胀节、补偿器、阀门、搅拌桨等。
■ 性能：
|
项 目 |
单 位 |
数 值 |
|
密 度 |
G/cm3 |
2.18～2.2 |
|
拉伸强度 |
Mpa |
≥22～35 |
|
断裂伸长率 |
% |
≥280～450 |
|
直流击穿电压强度（常温） |
KV/mm |
≥30～60 |
|
二次烧结温度 |
℃ |
375～385 |
|
缠绕制品工作温度范围 |
℃ |
-180～+200 |
|
分解温度 |
℃ |
415 |
■ 规格及型号：
|
品名 |
型号 |
规格 |
用途 |
|
PTFE缠绕薄膜 |
A-1 |
≠0.08×30 |
适用于壁厚≤1.8mmPTFE缠绕直管 |
|
PTFE缠绕薄膜 |
A-2 |
≠0.08×25 |
适用于壁厚≤1.8mmPTFE缠绕弯管、轴、浆等 |
|
PTFE缠绕薄膜 |
A-3 |
≠0.08×20 |
适用于壁厚≤1.8mmPTFE缠绕弯管、轴、桨等 |
|
PTFE缠绕薄膜 |
B-1 |
≠0.08×30 |
适用于壁厚＞1.8mm～3.0mm之间的PTFE缠绕直管 |
|
PTFE缠绕薄膜 |
B-2 |
≠0.08×25 |
适用于壁厚＞1.8mm～3.0mm之间的PTFE缠绕直管 |
|
PTFE缠绕薄膜 |
B-3 |
≠0.08×20 |
适用于壁厚＞1.8mm～3.0mm之间的PTFE缠绕直管 |
|
PTFE缠绕薄膜 |
C-1 |
≠0.1×30 |
适用于壁厚＞3.0mm之间的PTFE缠绕直管 |
|
PTFE缠绕薄膜 |
C-2 |
≠0.1×25 |
适用于壁厚＞3.0mm之间的PTFE缠绕直管 |
|
PTFE缠绕薄膜 |
C-3 |
≠0.1×20 |
适用于壁厚＞3.0mm之间的PTFE缠绕直管 |
|
PTFE缠绕薄膜 （进口材料） |
DA-1 |
≠0.1×30 |
适用于壁厚≤2mm以上的膨胀节、补偿器、电容器绕包等复杂几何形状的缠绕制品 |
|
PTFE缠绕薄膜 （进口材料） |
DB-2 |
≠0.1×30 |
适用于壁厚＞2mm以上的膨胀节、补偿器、电容器绕包等复杂几何形状的缠绕制品 |
|
PTFE缠绕薄膜 （进口材料） |
E-1 |
≠0.08×30 |
适用于各种化工，电器缠绕管的制作，特别适用从事形状特别复杂，制作或使用条件特别苛刻的PTFE缠绕制品的制作和使用 |
|
PTFE缠绕薄膜 |
/ |
厚度和宽度可按客户要求进行定制，宽度在20～100mm之间 |
|
■ 使用艾克尔牌聚四氟乙烯（PTFE）缠绕薄膜的特别注意事项：
1、烧结箱控制温度在375℃～385℃之间，严禁温度超过390摄氏度。
2、烧结箱内必须配有热风循环装置，且必须配有上、中、下、左、中、右多个测温点，温度误差控制在±3℃以内。
3、随着缠绕制品壁厚的不同烧结保温时间也应对缠绕制品壁厚的增大而延长，最低保温时间不得低于4小时。
4、聚四氟乙烯（PTFE）缠绕制品取出温度应在200℃以下。
5、在制作缠绕制品时，人工缠绕用力要均匀一致，要保持聚四氟乙烯带形状的原始状态，严禁在缠绕时将聚四氟乙烯带人为拉扯变形。
6、检查玻璃纤维带强度是否符合要求，避免缠绕制品在烧结时因聚四氟乙烯制品的膨胀而使玻璃纤维带断裂而造成聚四氟乙烯缠绕制品的局部开裂。
7、可以根据客户的要求制作不同厚度、不同宽度的聚四氟乙烯（PTFE）缠绕薄膜。

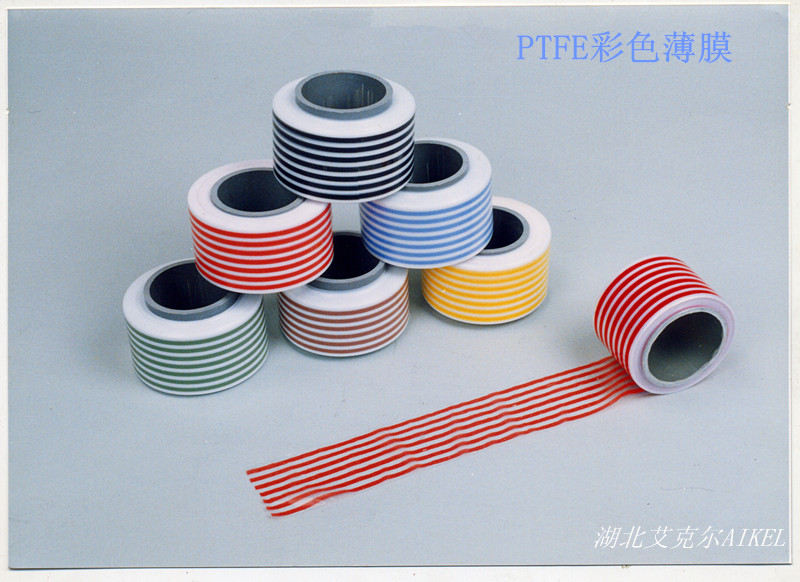

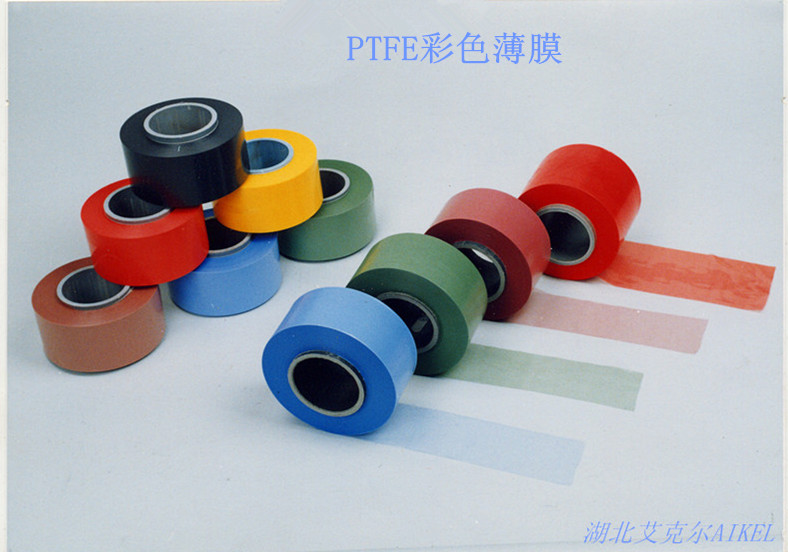

三、聚四氟乙烯（PTFE）彩色薄膜
湖北艾克尔公司针对市场对聚四氟乙烯（PTFE）薄膜性能和颜色不断提出新的使用要求，研究开发出新一代的多色彩多色种高性能的艾克尔牌彩色聚四氟乙烯定向、半定向薄膜。
艾克尔牌多种颜色的聚四氟乙烯定向、半定向薄膜，由于其高的拉伸强度和高绝缘性，使用温度的范围广（-180℃～250℃）等优点，因而它是航空、航海、航天、通信、电子、军事、兵器等工业不可缺少的可辨识的绝缘产品。
艾克尔牌新一代彩色，彩条聚四氟乙烯定向、半定向薄膜、彩色均匀、颜色鲜艳、且机械性能、介电性能均保持了纯聚四氟乙烯（PTFE）薄膜的特性，使黑色的聚四氟乙烯半定向薄膜的击穿电压性能也能均匀保持在50KV/mm以上。
■ 用途：
|
品 名 |
项 目 |
单 位 |
数 值 |
备 注 |
|
彩色、彩条（定向、半定向薄膜） |
密度 |
g/cm3 |
2.17～2.19 |
黑色半定向薄膜击穿电压强度≥50 |
|
拉伸强度 |
Mpa |
≥30 |
||
|
断裂伸长率 |
% |
≥60 |
||
|
直流击穿电压强度 |
KV/MM
|
≥60 |
||
|
工作温度范围 |
℃ |
-180～250 |
||
|
分解温度 |
℃ |
415 |
■ 规格：
|
品名 |
颜色 |
规格（mm） （厚度×宽度） |
长度（m） |
备注 |
|
PTFE彩色薄膜（定向、半定向） |
红、黄、绿、蓝、紫、棕、黑、为主色调 |
≠0.01～0.1×≤90 |
10～300 |
主色调以外的颜色可根据客户的色标要求制作，但由于颜料的关系，会存在一定的差异 |
|
PTFE彩条薄膜（定向、半定向） |
红、黄、绿、蓝、紫、棕、黑、为主色调 |
≠0.01～0.1×≤90 |
10～300 |

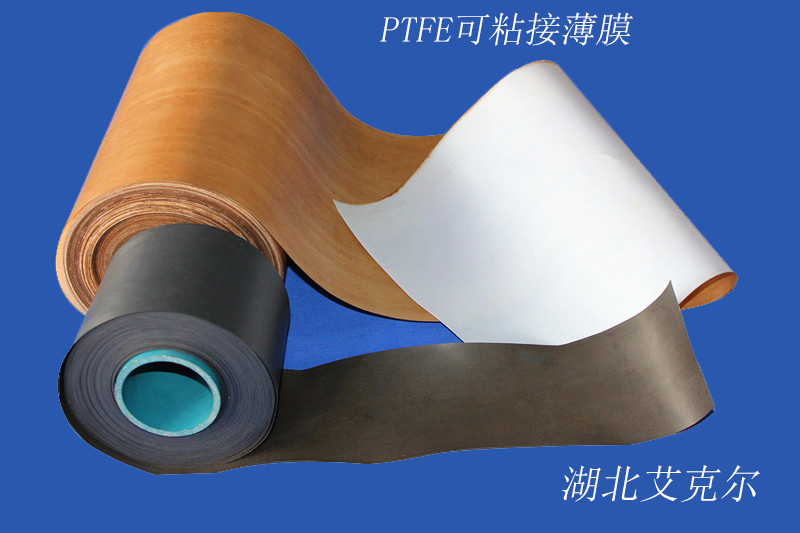

四、聚四氟乙烯（PTFE）可粘接薄膜
■用途：
聚四氟乙烯（PTFE）可粘接薄膜是由纯聚四氟乙烯（PTFE）薄膜（定向或非定向）用化学的方法在薄膜的单面或双面进行特殊的化学处理，使其改变聚四氟乙烯（PTFE）薄膜的不粘性，经过化学处理的薄膜能通过粘接剂的作用能与其他物质牢固的粘接为整体。它广泛用于化学容器管道的内衬防腐、电器元件的绝缘、加热设备的耐温，如封口机的耐高温、防粘等。
■性能：
|
项 目 |
数 值 |
|
密 度 |
2.15～2.18 |
|
拉伸强度 |
≥20Mpa |
|
断裂伸长率 |
≥250% |
|
耐 温 |
≤180℃ |
|
粘接面拉伸强度 |
≥5Mpa |
■颜色：
使用面：白色
粘接面：棕色、茶色
■规格：
|
厚度（mm） |
厚度公差（mm） |
宽度（mm） |
宽度公差 |
备 注 |
|
0.03～0.49 |
+10% |
10～150 |
+1% |
①长度≥5m ②宽度、长度在可制作的范围内可根据客户要求定制 |
|
0.5～5.0 |
+10% |
50～250 |
+1% |
五、聚四氟乙烯（PTFE）导电薄膜
■用途：
由于聚四氟乙烯（PTFE）树脂中添加了导电材料，因而这种特殊的聚四氟乙烯薄膜既保持了聚四氟乙烯的耐高温、耐低温、耐腐蚀、不粘性的特性，又增加了导静电的特性。用聚四氟乙烯（PTFE）导电薄膜绕包的导线在3m长的范围内进行导静电测试，导电率可达≥300uA/1000V以上。因而它广泛应用于航空输油管、航空导线的外层包覆。矿山、油田的输油管、化工管道的抗静电包覆、新能源汽车的充电电池上等。
■性能：
|
项 目 |
数 值 |
|
颜 色 |
黑 色 |
|
密 度 |
2.10～2.15 |
|
断裂伸长率 |
≥150% |
|
拉伸强度 |
≥15Mpa |
|
耐 温 |
-180℃～260℃ |
|
导电率 |
≥300uA/1000V/3ML |
■规格：
|
厚度（mm） |
厚度公差 |
宽度（mm） |
宽度公差 |
备注 |
|
0.08～0.12 |
+10% |
20～100 |
+1% |
①长度≥10m ②宽度、长度在可制作的范围内可根据客户要求定制 |
